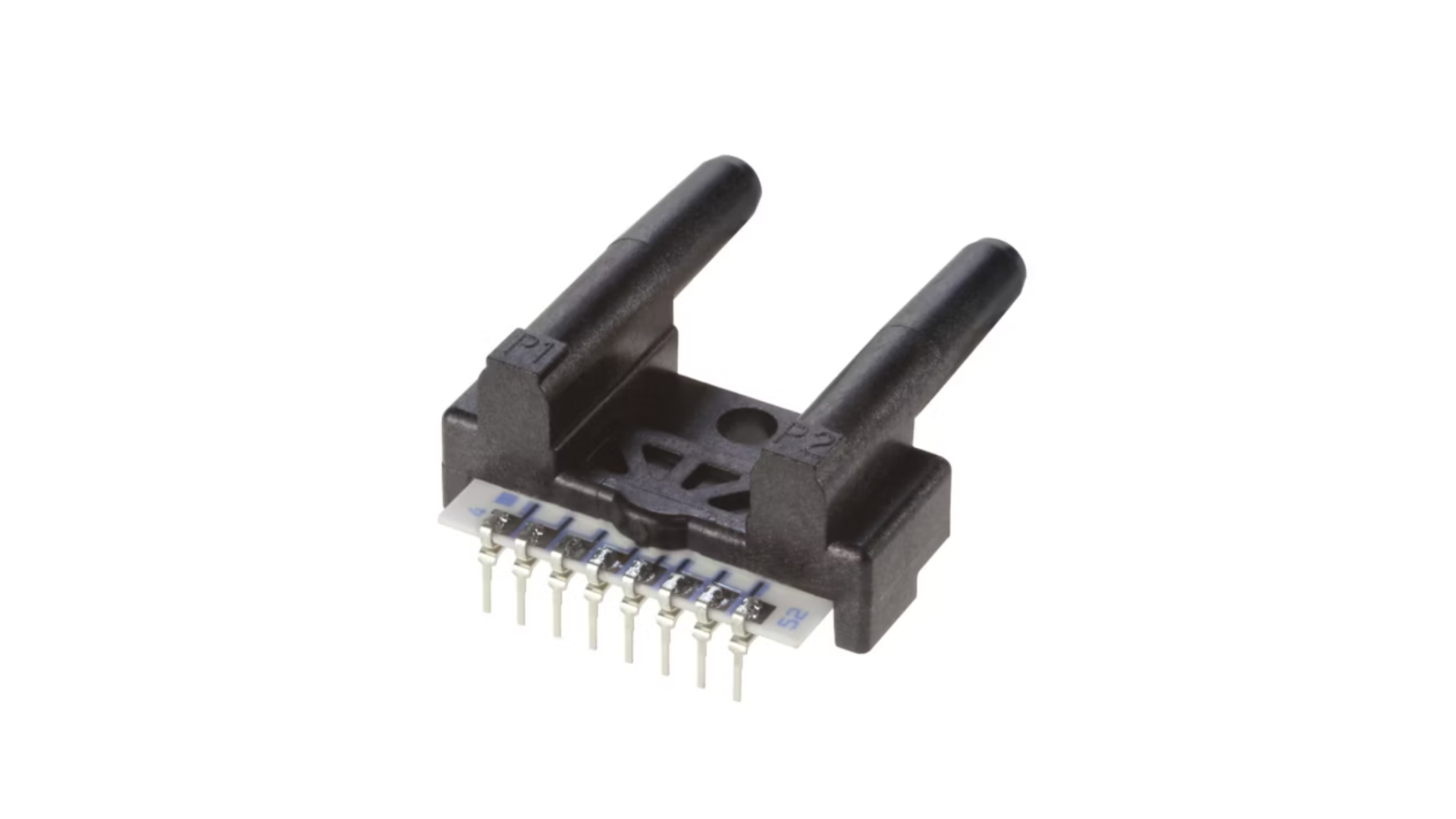

Honeywell AWM90000 Serie
Die Luftstromsensoren der Serie AWM90000 sind in zwei Ausführungen erhältlich: Massendurchfluss und Differenzdruck, mit einer Ansprechzeit von nur 1 ms und einer Versorgungsspannung von 8,0 Vdc bis 15,0 Vdc.
Der AWM92100V hat einen Durchflussbereich von ±200 SCCM mit einem Druckabfall von nur 0,49 mbar | 49 Pa | 0,007 psi, typisch. Der AWM92200V ist eine Differenzdruckversion mit einem Bereich von ±2 inH2O. Bei einem Stromverbrauch von nur 50mW eignet sich die Serie hervorragend für den Einsatz in tragbaren Geräten und batteriebetriebenen Anwendungen. Das kompakte Kunststoffgehäuse widersteht einem maximalen Überdruck von 1720 mbar | 72 kPa | 25 psi ohne Leistungseinbußen und bietet den Kunden eine Kombination aus bewährter Zuverlässigkeit und reproduzierbarer Durchflussmessung.
Mögliche Anwendungen
- Klappensteuerung für Heizungs-, Lüftungs- und Klimaanlagen
- Gasanalysatoren
- Prozesssteuerung
- medizinische Geräte und Beatmungsgeräte
- Sauerstoff-Konzentratoren
- Lecksuchgeräte
- Gaschromatographie
Funktionsweise
Vereinfacht ausgedrückt ist ein Luftstromsensor ein Gerät mit zwei Druckanschlüssen, an denen Gas von einem Anschluss zum anderen fließt (siehe Abbildung 1). Im Inneren des Sensors sitzt ein sensibles Messelement mit einer beheizten Oberfläche. Wenn Luft oder Gas durch das Sensorelement strömt wird Wärme stromaufwärts übertragen, wie in Abbildung 2 dargestellt. Dies erzeugt eine Wärmedifferenz, proportional zur Masse des durchfließenden Stoffes, die durch eine elektronische Schaltung gemessen werden kann.
- präzise und schnelle Reaktion auf die Strömung von Luft oder anderen Gasen
- Bi-direktionale Messfunktion
- Kompakte Bauform
- Schnelle Reaktionszeit (typisch 1 ms)
- Geringe Hysterese (weniger als 0,35% vom Messwert)
| AWM92100V | AWM92200V | ||
|---|---|---|---|
| Massendurchfluss | Differenzdruck | ||
| ±200 SCCM | ±5 mbar | ± 500 Pa | ±2.0 inH2O |
| AWM92200V |
